FAF107減速機加電機重量：

FAF107減速機加2.2KW電機重量437KG，F(xiàn)AF107減速機加3KW電機重量440KG，F(xiàn)AF107減速機加4KW電機重量451KG，F(xiàn)AF107減速機加5.5KW電機重量465KG，F(xiàn)AF107減速機加7.5KW電機重量478KG，F(xiàn)AF107減速機加11KW電機重量520KG，F(xiàn)AF107減速機加15KW電機重量540KG，F(xiàn)AF107減速機加18.5KW電機重量577KG，F(xiàn)AF107減速機加22KW電機重量590KG，F(xiàn)AF107減速機加30KW電機重量658KG，F(xiàn)AF107減速機加37KW電機重量705KG，F(xiàn)AF107減速機加45KW電機重量740KG。變頻電機減速機

FAF107減速機加油量：可加齒輪潤滑油

FAF107減速機M4安裝形式加38.5L，F(xiàn)AF107減速機M3安裝形式加19.5L，F(xiàn)AF107減速機M2安裝形式加32L，F(xiàn)AF107減速機M1安裝形式加25.5L，F(xiàn)AF107減速機M5安裝形式加27.5L，F(xiàn)AF107減速機M6安裝形式加28L。規定的加注量為參老值。精確值的變化加級數和傳動比有關。請你在加注潤滑油時—定要注意油位螺栓所指示的精確油量。后期調整安裝形式時，您必須根據改變后的安裝形式相應調整加注潤滑劑。上述中列出了安裝形式M1-M6的減速機相應的標準參考潤滑油注入量值。

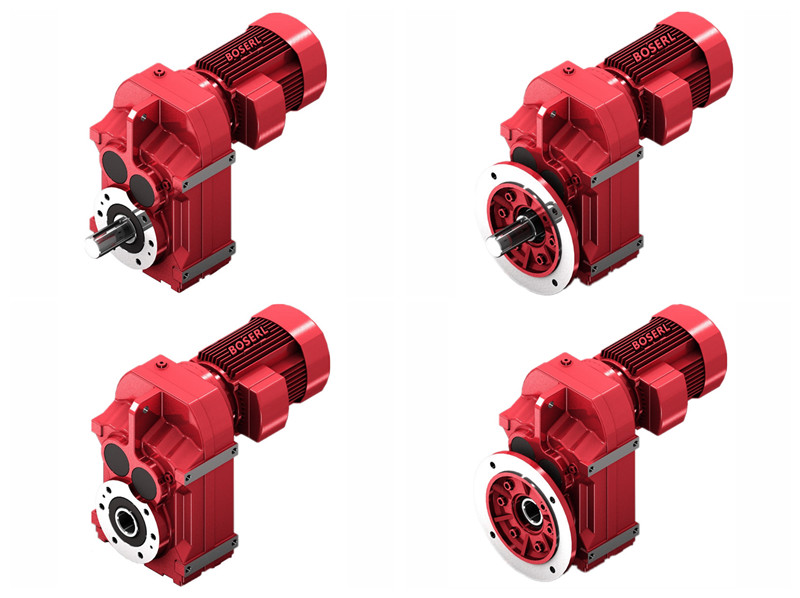

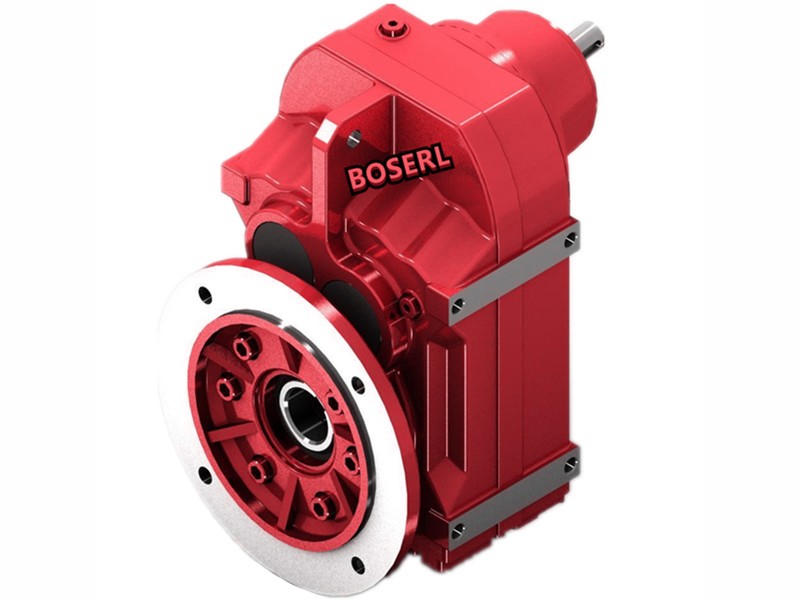

FAF107減速機實物圖：圖一為FAF107立式法蘭孔輸出平行軸斜齒輪減速機，圖二F107底腳安裝形式軸輸出平行軸減速機，圖三為FF107立式法蘭軸輸出平行軸斜齒輪減速機，圖四為FA107臥式孔輸出平行軸斜齒輪減速機。

FAF107減速機型號表示方法：

FAF107減速機型號結構FAF107-B22KW-4P-減速比-安裝形式-接線盒位置。

FAF107減速機性能參數表結構說明：TF電機熱保護裝置，HF手動釋放裝置加自鎖功能，F(xiàn)AF107，F(xiàn)107，F(xiàn)F107，F(xiàn)A107減速機機座號，HR手動釋放裝置，N代表徑向負荷，KW代表電機功率，1/min代表輸出轉數，Nm代表輸出扭矩。齒輪減速機

FAF107減速機電機接線盒方位說明：本頁附件選型手冊視圖為M1安裝形式，方向為:從電機尾部的風罩向前看。可提供R(0°)，B(90°），L(180° )，T（270°)四種電機接線盒方位。其中R(0°)位置是默認方位，如無特別說明，將按默認方位提供。可提供S和N兩種進線方位，其中S位置將按默認方位。如無特別說明，將按默認方位R(0°)提供。

FAF107減速機參數：

FAF107減速機輸出扭矩7680N.m，7400N.m，7840N.m，7000N.m，6500N.m，4910N.m，4800N.m，4600N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）

FAF107減速機減速比1:254，1:215，1:199，1:178，1:161，1:146，1:129，1:117，1:101，1:92，1:88，1:83，1:74，1:67，1:58，1:50，1:43，1:37，1:31，1:33，1:27，1:25，1:21，1:19，1:16，1:14，1:12，1:10，1:9，1:8，1:7，1:6，1:5

FAF107減速機輸出轉數5.5轉，6.5轉，7轉，7.8轉，8.7轉，9.6轉，11轉，12轉，14轉，15轉，16轉，17轉，19轉，21轉，24轉，28轉，33轉，37轉，44轉，41轉，51轉，56轉，64轉，73轉，84轉，95轉，114轉，141轉，144轉，167轉，189轉，225轉，278轉。（以上轉數均為四級電機算出的，可用2P，6P，8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為F系列減速機的輸入）

FAF107減速機電機可加直流，變頻，剎車，防爆，伺服，交流，三相，單相電機FAF107加2.2KW，F(xiàn)AF107加3KW，F(xiàn)AF107加4KW，F(xiàn)AF107加5.5KW，F(xiàn)AF107加7.5KW，F(xiàn)AF107加11KW，F(xiàn)AF107加15KW，F(xiàn)AF107加18.5KW，F(xiàn)AF107加22KW，F(xiàn)AF107加30KW，F(xiàn)AF107加37KW，F(xiàn)AF107加45KW。

FAF107減速機外觀尺寸：輸出孔直徑Φ90+鍵5.4（可定做），高717*寬450*長358（帶法蘭）

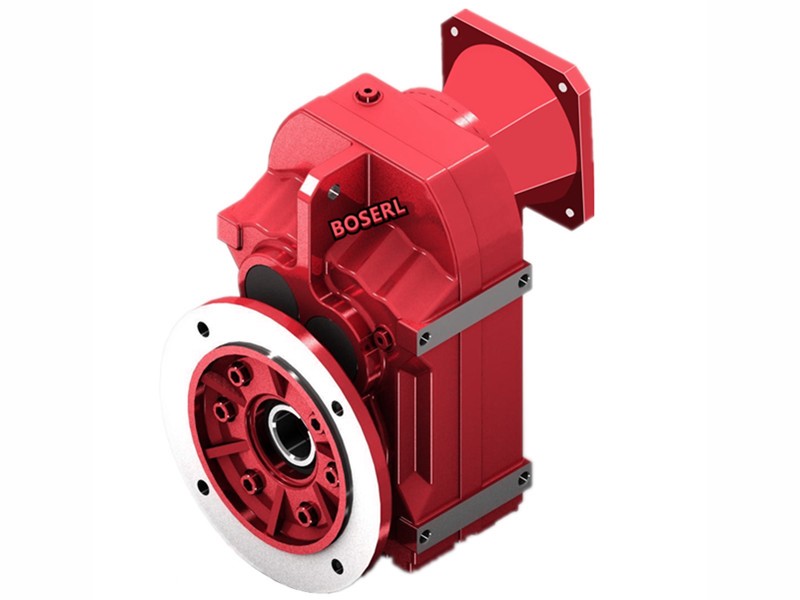

FAF107減速機型號：FAF107AQA80,FAF107AQA100,FAF107AQA115,FAF107AQA140,FAF107AQA160,FAF107AQA190,FAF107AQH80,FAF107AQH100,FAF107AQH115,FAF107AQH140,FAF107AQH160,FAF107AQH190,JRTFAF107-Y1.5KW,JRTFAF107-Y100M4,JRTFAF107-Y112M4,JRTFAF107-Y11KW,JRTFAF107-Y132M4,JRTFAF107-Y15KW,JRTFAF107-Y160M4,JRTFAF107-Y18.5KW,JRTFAF107-Y180M4,JRTFAF107-Y2.2KW,JRTFAF107-Y200M4,JRTFAF107-Y225M4,JRTFAF107-Y22KW,JRTFAF107-Y30KW,JRTFAF107-Y37KW,JRTFAF107-Y3KW,JRTFAF107-Y45KW,JRTFAF107-Y4KW,JRTFAF107-Y5.5KW,JRTFAF107-Y7.5KW,JRTFAF107-Y80M4,JRTFAF107-Y90M4,JRTFAF107-YEJ100M4,JRTFAF107-YEJ112M4,JRTFAF107-YEJ132M4,JRTFAF107-YEJ160M4,JRTFAF107-YEJ180M4,JRTFAF107-YEJ200M4,JRTFAF107-YEJ225M4,JRTFAF107-YEJ80M4,JRTFAF107-YEJ90M4,JRTFAF107-YS100M4,JRTFAF107-YS112M4,JRTFAF107-YS132M4,JRTFAF107-YS160M4,JRTFAF107-YS180M4,JRTFAF107-YS200M4,JRTFAF107-YS225M4,JRTFAF107-YS80M4,JRTFAF107-YS90M4,JRTFAF107-YVP100M4,JRTFAF107-YVP112M4,JRTFAF107-YVP132M4,JRTFAF107-YVP160M4,JRTFAF107-YVP180M4,JRTFAF107-YVP200M4,JRTFAF107-YVP225M4,JRTFAF107-YVP80M4,JRTFAF107-YVP90M4,JRTFAF107-YVPEJ100M4,JRTFAF107-YVPEJ112M4,JRTFAF107-YVPEJ132M4,JRTFAF107-YVPEJ160M4,JRTFAF107-YVPEJ180M4,JRTFAF107-YVPEJ200M4,JRTFAF107-YVPEJ225M4,JRTFAF107-YVPEJ80M4,JRTFAF107-YVPEJ90M4,EWFAF107-Y1.5KW,EWFAF107-Y100M4,EWFAF107-Y112M4,EWFAF107-Y11KW,EWFAF107-Y132M4,EWFAF107-Y15KW,EWFAF107-Y160M4,EWFAF107-Y18.5KW,EWFAF107-Y180M4,EWFAF107-Y2.2KW,EWFAF107-Y200M4,EWFAF107-Y225M4,EWFAF107-Y22KW,EWFAF107-Y30KW,EWFAF107-Y37KW,EWFAF107-Y3KW,EWFAF107-Y45KW,EWFAF107-Y4KW,EWFAF107-Y5.5KW,EWFAF107-Y7.5KW,EWFAF107-Y80M4,EWFAF107-Y90M4,EWFAF107-YEJ100M4,EWFAF107-YEJ112M4,EWFAF107-YEJ132M4,EWFAF107-YEJ160M4,EWFAF107-YEJ180M4,EWFAF107-YEJ200M4,EWFAF107-YEJ225M4,EWFAF107-YEJ80M4,EWFAF107-YEJ90M4,EWFAF107-YS100M4,EWFAF107-YS112M4,EWFAF107-YS132M4,EWFAF107-YS160M4,EWFAF107-YS180M4,EWFAF107-YS200M4,EWFAF107-YS225M4,EWFAF107-YS80M4,EWFAF107-YS90M4,EWFAF107-YVP100M4,EWFAF107-YVP112M4,EWFAF107-YVP132M4,EWFAF107-YVP160M4,EWFAF107-YVP180M4,EWFAF107-YVP200M4,EWFAF107-YVP225M4,EWFAF107-YVP80M4,EWFAF107-YVP90M4,EWFAF107-YVPEJ100M4,EWFAF107-YVPEJ112M4,EWFAF107-YVPEJ132M4,EWFAF107-YVPEJ160M4,EWFAF107-YVPEJ180M4,EWFAF107-YVPEJ200M4,EWFAF107-YVPEJ225M4,EWFAF107-YVPEJ80M4,EWFAF107-YVPEJ90M4,SLFAF107-Y1.5KW,SLFAF107-Y100M4,SLFAF107-Y112M4,SLFAF107-Y11KW,SLFAF107-Y132M4,SLFAF107-Y15KW,SLFAF107-Y160M4,SLFAF107-Y18.5KW,SLFAF107-Y180M4,SLFAF107-Y2.2KW,SLFAF107-Y200M4,SLFAF107-Y225M4,SLFAF107-Y22KW,SLFAF107-Y30KW,SLFAF107-Y37KW,SLFAF107-Y3KW,SLFAF107-Y45KW,SLFAF107-Y4KW,SLFAF107-Y5.5KW,SLFAF107-Y7.5KW,SLFAF107-Y80M4,SLFAF107-Y90M4,SLFAF107-YEJ100M4,SLFAF107-YEJ112M4,SLFAF107-YEJ132M4,SLFAF107-YEJ160M4,SLFAF107-YEJ180M4,SLFAF107-YEJ200M4,SLFAF107-YEJ225M4,SLFAF107-YEJ80M4,SLFAF107-YEJ90M4,SLFAF107-YS100M4,SLFAF107-YS112M4,SLFAF107-YS132M4,SLFAF107-YS160M4,SLFAF107-YS180M4,SLFAF107-YS200M4,SLFAF107-YS225M4,SLFAF107-YS80M4,SLFAF107-YS90M4,SLFAF107-YVP100M4,SLFAF107-YVP112M4,SLFAF107-YVP132M4,SLFAF107-YVP160M4,SLFAF107-YVP180M4,SLFAF107-YVP200M4,SLFAF107-YVP225M4,SLFAF107-YVP80M4,SLFAF107-YVP90M4,SLFAF107-YVPEJ100M4,SLFAF107-YVPEJ112M4,SLFAF107-YVPEJ132M4,SLFAF107-YVPEJ160M4,SLFAF107-YVPEJ180M4,SLFAF107-YVPEJ200M4,SLFAF107-YVPEJ225M4,SLFAF107-YVPEJ80M4,SLFAF107-YVPEJ90M4,DSZFAF107-Y1.5KW,DSZFAF107-Y100M4,DSZFAF107-Y112M4,DSZFAF107-Y11KW,DSZFAF107-Y132M4,DSZFAF107-Y15KW,DSZFAF107-Y160M4,DSZFAF107-Y18.5KW,DSZFAF107-Y180M4,DSZFAF107-Y2.2KW,DSZFAF107-Y200M4,DSZFAF107-Y225M4,DSZFAF107-Y22KW,DSZFAF107-Y30KW,DSZFAF107-Y37KW,DSZFAF107-Y3KW,DSZFAF107-Y45KW,DSZFAF107-Y4KW,DSZFAF107-Y5.5KW,DSZFAF107-Y7.5KW,DSZFAF107-Y80M4,DSZFAF107-Y90M4,DSZFAF107-YEJ100M4,DSZFAF107-YEJ112M4,DSZFAF107-YEJ132M4,DSZFAF107-YEJ160M4,DSZFAF107-YEJ180M4,DSZFAF107-YEJ200M4,DSZFAF107-YEJ225M4,DSZFAF107-YEJ80M4,DSZFAF107-YEJ90M4,DSZFAF107-YS100M4,DSZFAF107-YS112M4,DSZFAF107-YS132M4,DSZFAF107-YS160M4,DSZFAF107-YS180M4,DSZFAF107-YS200M4,DSZFAF107-YS225M4,DSZFAF107-YS80M4,DSZFAF107-YS90M4,DSZFAF107-YVP100M4,DSZFAF107-YVP112M4,DSZFAF107-YVP132M4,DSZFAF107-YVP160M4,DSZFAF107-YVP180M4,DSZFAF107-YVP200M4,DSZFAF107-YVP225M4,DSZFAF107-YVP80M4,DSZFAF107-YVP90M4,DSZFAF107-YVPEJ100M4,DSZFAF107-YVPEJ112M4,DSZFAF107-YVPEJ132M4,DSZFAF107-YVPEJ160M4,DSZFAF107-YVPEJ180M4,DSZFAF107-YVPEJ200M4,DSZFAF107-YVPEJ225M4,DSZFAF107-YVPEJ80M4,DSZFAF107-YVPEJ90M4,BFAF107-Y1.5KW,BFAF107-Y100M4,BFAF107-Y112M4,BFAF107-Y11KW,BFAF107-Y132M4,BFAF107-Y15KW,BFAF107-Y160M4,BFAF107-Y18.5KW,BFAF107-Y180M4,BFAF107-Y2.2KW,BFAF107-Y200M4,BFAF107-Y225M4,BFAF107-Y22KW,BFAF107-Y30KW,BFAF107-Y37KW,BFAF107-Y3KW,BFAF107-Y45KW,BFAF107-Y4KW,BFAF107-Y5.5KW,BFAF107-Y7.5KW,BFAF107-Y80M4,BFAF107-Y90M4,BFAF107-YEJ100M4,BFAF107-YEJ112M4,BFAF107-YEJ132M4,BFAF107-YEJ160M4,BFAF107-YEJ180M4,BFAF107-YEJ200M4,BFAF107-YEJ225M4,BFAF107-YEJ80M4,BFAF107-YEJ90M4,BFAF107-YS100M4,BFAF107-YS112M4,BFAF107-YS132M4,BFAF107-YS160M4,BFAF107-YS180M4,BFAF107-YS200M4,BFAF107-YS225M4,BFAF107-YS80M4,BFAF107-YS90M4,BFAF107-YVP100M4,BFAF107-YVP112M4,BFAF107-YVP132M4,BFAF107-YVP160M4,BFAF107-YVP180M4,BFAF107-YVP200M4,BFAF107-YVP225M4,BFAF107-YVP80M4,BFAF107-YVP90M4,BFAF107-YVPEJ100M4,BFAF107-YVPEJ112M4,BFAF107-YVPEJ132M4,BFAF107-YVPEJ160M4,BFAF107-YVPEJ180M4,BFAF107-YVPEJ200M4,BFAF107-YVPEJ225M4,BFAF107-YVPEJ80M4,BFAF107-YVPEJ90M4,GFAF107-Y1.5KW,GFAF107-Y100M4,GFAF107-Y112M4,GFAF107-Y11KW,GFAF107-Y132M4,GFAF107-Y15KW,GFAF107-Y160M4,GFAF107-Y18.5KW,GFAF107-Y180M4,GFAF107-Y2.2KW,GFAF107-Y200M4,GFAF107-Y225M4,GFAF107-Y22KW,GFAF107-Y30KW,GFAF107-Y37KW,GFAF107-Y3KW,GFAF107-Y45KW,GFAF107-Y4KW,GFAF107-Y5.5KW,GFAF107-Y7.5KW,GFAF107-Y80M4,GFAF107-Y90M4,GFAF107-YEJ100M4,GFAF107-YEJ112M4,GFAF107-YEJ132M4,GFAF107-YEJ160M4,GFAF107-YEJ180M4,GFAF107-YEJ200M4,GFAF107-YEJ225M4,GFAF107-YEJ80M4,GFAF107-YEJ90M4,GFAF107-YS100M4,GFAF107-YS112M4,GFAF107-YS132M4,GFAF107-YS160M4,GFAF107-YS180M4,GFAF107-YS200M4,GFAF107-YS225M4,GFAF107-YS80M4,GFAF107-YS90M4,GFAF107-YVP100M4,GFAF107-YVP112M4,GFAF107-YVP132M4,GFAF107-YVP160M4,GFAF107-YVP180M4,GFAF107-YVP200M4,GFAF107-YVP225M4,GFAF107-YVP80M4,GFAF107-YVP90M4,GFAF107-YVPEJ100M4,GFAF107-YVPEJ112M4,GFAF107-YVPEJ132M4,GFAF107-YVPEJ160M4,GFAF107-YVPEJ180M4,GFAF107-YVPEJ200M4,GFAF107-YVPEJ225M4,GFAF107-YVPEJ80M4,GFAF107-YVPEJ90M4,FCAF107-Y1.5KW,FCAF107-Y100M4,FCAF107-Y112M4,FCAF107-Y11KW,FCAF107-Y132M4,FCAF107-Y15KW,FCAF107-Y160M4,FCAF107-Y18.5KW,FCAF107-Y180M4,FCAF107-Y2.2KW,FCAF107-Y200M4,FCAF107-Y225M4,FCAF107-Y22KW,FCAF107-Y30KW,FCAF107-Y37KW,FCAF107-Y3KW,FCAF107-Y45KW,FCAF107-Y4KW,FCAF107-Y5.5KW,FCAF107-Y7.5KW,FCAF107-Y80M4,FCAF107-Y90M4,FCAF107-YEJ100M4,FCAF107-YEJ112M4,FCAF107-YEJ132M4,FCAF107-YEJ160M4,FCAF107-YEJ180M4,FCAF107-YEJ200M4,FCAF107-YEJ225M4,FCAF107-YEJ80M4,FCAF107-YEJ90M4,FCAF107-YS100M4,FCAF107-YS112M4,FCAF107-YS132M4,FCAF107-YS160M4,FCAF107-YS180M4,FCAF107-YS200M4,FCAF107-YS225M4,FCAF107-YS80M4,FCAF107-YS90M4,FCAF107-YVP100M4,FCAF107-YVP112M4,FCAF107-YVP132M4,FCAF107-YVP160M4,FCAF107-YVP180M4,FCAF107-YVP200M4,FCAF107-YVP225M4,FCAF107-YVP80M4,FCAF107-YVP90M4,FCAF107-YVPEJ100M4,FCAF107-YVPEJ112M4,FCAF107-YVPEJ132M4,FCAF107-YVPEJ160M4,FCAF107-YVPEJ180M4,FCAF107-YVPEJ200M4,FCAF107-YVPEJ225M4,FCAF107-YVPEJ80M4,FCAF107-YVPEJ90M4,MTPAF107-Y1.5KW,MTPAF107-Y100M4,MTPAF107-Y112M4,MTPAF107-Y11KW,MTPAF107-Y132M4,MTPAF107-Y15KW,MTPAF107-Y160M4,MTPAF107-Y18.5KW,MTPAF107-Y180M4,MTPAF107-Y2.2KW,MTPAF107-Y200M4,MTPAF107-Y225M4,MTPAF107-Y22KW,MTPAF107-Y30KW,MTPAF107-Y37KW,MTPAF107-Y3KW,MTPAF107-Y45KW,MTPAF107-Y4KW,MTPAF107-Y5.5KW,MTPAF107-Y7.5KW,MTPAF107-Y80M4,MTPAF107-Y90M4,MTPAF107-YEJ100M4,MTPAF107-YEJ112M4,MTPAF107-YEJ132M4,MTPAF107-YEJ160M4,MTPAF107-YEJ180M4,MTPAF107-YEJ200M4,MTPAF107-YEJ225M4,MTPAF107-YEJ80M4,MTPAF107-YEJ90M4,MTPAF107-YS100M4,MTPAF107-YS112M4,MTPAF107-YS132M4,MTPAF107-YS160M4,MTPAF107-YS180M4,MTPAF107-YS200M4,MTPAF107-YS225M4,MTPAF107-YS80M4,MTPAF107-YS90M4,MTPAF107-YVP100M4,MTPAF107-YVP112M4,MTPAF107-YVP132M4,MTPAF107-YVP160M4,MTPAF107-YVP180M4,MTPAF107-YVP200M4,MTPAF107-YVP225M4,MTPAF107-YVP80M4,MTPAF107-YVP90M4,MTPAF107-YVPEJ100M4,MTPAF107-YVPEJ112M4,MTPAF107-YVPEJ132M4,MTPAF107-YVPEJ160M4,MTPAF107-YVPEJ180M4,MTPAF107-YVPEJ200M4,MTPAF107-YVPEJ225M4,MTPAF107-YVPEJ80M4,MTPAF107-YVPEJ90M4,WXFAF107-WSS1.5KW,WXFAF107-WSS100M4,WXFAF107-WSS112M4,WXFAF107-WSS11KW,WXFAF107-WSS132M4,WXFAF107-WSS15KW,WXFAF107-WSS160M4,WXFAF107-WSS18.5KW,WXFAF107-WSS180M4,WXFAF107-WSS2.2KW,WXFAF107-WSS200M4,WXFAF107-WSS225M4,WXFAF107-WSS22KW,WXFAF107-WSS30KW,WXFAF107-WSS37KW,WXFAF107-WSS3KW,WXFAF107-WSS45KW,WXFAF107-WSS4KW,WXFAF107-WSS5.5KW,WXFAF107-WSS7.5KW,WXFAF107-WSS80M4,WXFAF107-WSS90M4,WXFAF107-WSSB100M4,WXFAF107-WSSB112M4,WXFAF107-WSSB132M4,WXFAF107-WSSB160M4,WXFAF107-WSSB180M4,WXFAF107-WSSB200M4,WXFAF107-WSSB225M4,WXFAF107-WSSB80M4,WXFAF107-WSSB90M4,WXFAF107-WSSVP100M4,WXFAF107-WSSVP112M4,WXFAF107-WSSVP132M4,WXFAF107-WSSVP160M4,WXFAF107-WSSVP180M4,WXFAF107-WSSVP200M4,WXFAF107-WSSVP225M4,WXFAF107-WSSVP80M4,WXFAF107-WSSVP90M4,WXFAF107-WSSVPB100M4,WXFAF107-WSSVPB112M4,WXFAF107-WSSVPB132M4,WXFAF107-WSSVPB160M4,WXFAF107-WSSVPB180M4,WXFAF107-WSSVPB200M4,WXFAF107-WSSVPB225M4,WXFAF107-WSSVPB80M4,WXFAF107-WSSVPB90M4。平行軸斜齒輪減速機

FAF107減速機生產廠家展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約http://m.goto53.com/product/list-fafxiliejiansuji-cn.html

推薦類似型號：F107減速機
