FAF97減速機加電機重量：

FAF97減速機加1.1KW電機重量283KG，F(xiàn)AF97減速機加1.5KW電機重量286KG，F(xiàn)AF97減速機加2.2KW電機重量295KG，F(xiàn)AF97減速機加3KW電機重量298KG，F(xiàn)AF97減速機加4KW電機重量309KG，F(xiàn)AF97減速機加5.5KW電機重量323KG，F(xiàn)AF97減速機加7.5KW電機重量336KG，F(xiàn)AF97減速機加11KW電機重量378KG，F(xiàn)AF97減速機加15KW電機重量398KG，F(xiàn)AF97減速機加18.5KW電機重量435KG，F(xiàn)AF97減速機加22KW電機重量448KG，F(xiàn)AF97減速機加30KW電機重量516KG。變頻電機減速機

FAF97減速機加油量：可加齒輪潤滑油

FAF97減速機M4安裝形式加25.5L，F(xiàn)AF97減速機M3安裝形式加12.6L，F(xiàn)AF97減速機M2安裝形式加22.5L，F(xiàn)AF97減速機M1安裝形式加19L，F(xiàn)AF97減速機M5安裝形式加18.9L，F(xiàn)AF97減速機M6安裝形式加20.5L。規定的加注量為參老值。精確值的變化加級數和傳動比有關。請你在加注潤滑油時—定要注意油位螺栓所指示的精確油量。后期調整安裝形式時，您必須根據改變后的安裝形式相應調整加注潤滑劑。上述中列出了安裝形式M1-M6的減速機相應的標準參考潤滑油注入量值。

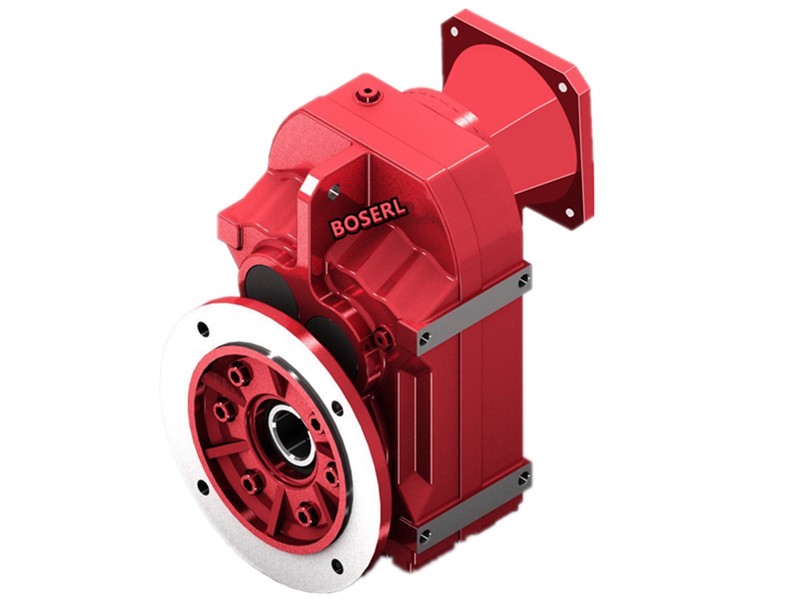

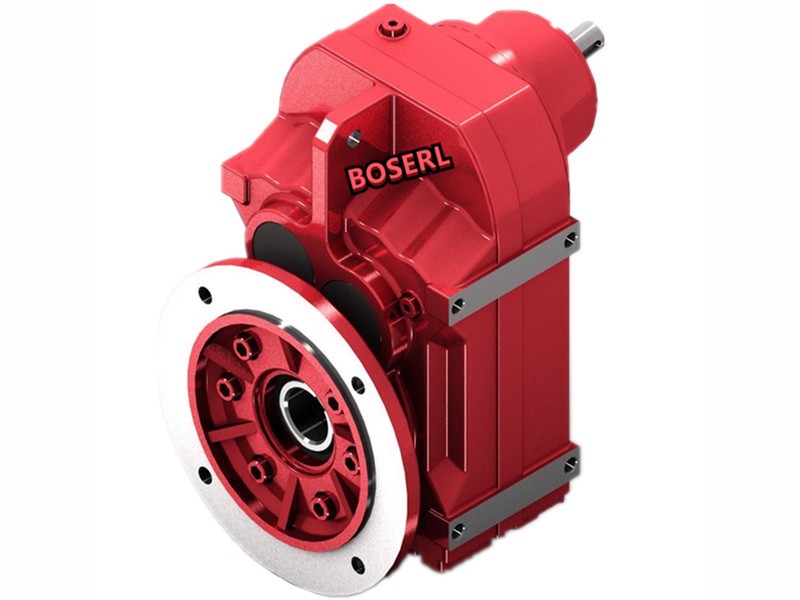

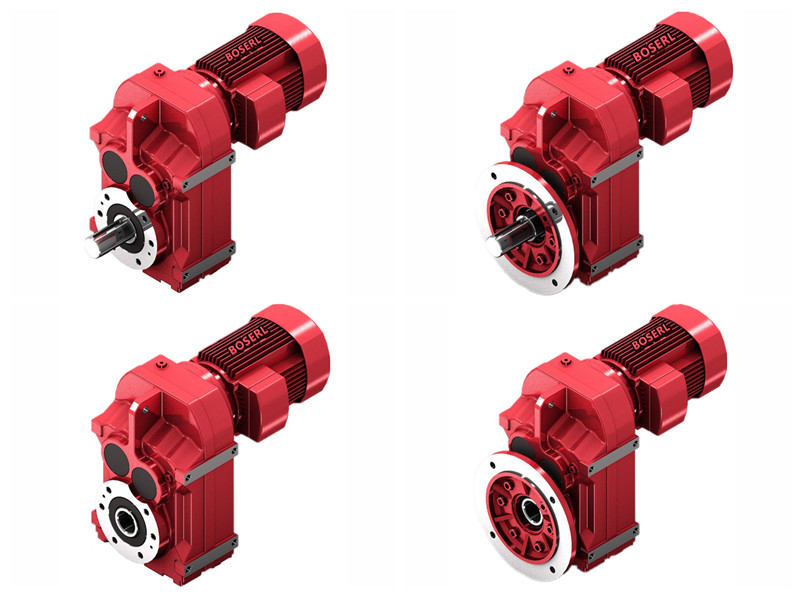

FAF97減速機實物圖：圖一為FAF97立式法蘭孔輸出平行軸斜齒輪減速機，圖二F97底腳安裝形式軸輸出平行軸減速機，圖三為FF97立式法蘭軸輸出平行軸斜齒輪減速機，圖四為FA97臥式孔輸出平行軸斜齒輪減速機。

FAF97減速機型號表示方法：

FAF97減速機型號結構FAF97-B15KW-4P-減速比-安裝形式-接線盒位置。

FAF97減速機性能參數表結構說明：TF電機熱保護裝置，HR手動釋放裝置，HF手動釋放裝置加自鎖功能，F(xiàn)AF97，F(xiàn)97，F(xiàn)F97，F(xiàn)A97減速機機座號，N代表徑向負荷，KW代表電機功率，1/min代表輸出轉數，Nm代表輸出扭矩。

FAF97減速機電機接線盒方位說明：本頁附件選型手冊視圖為M1安裝形式，方向?yàn)?從電機尾部的風罩向前看?？商峁㏑(0°)，B(90°），L(180° )，T（270°)四種電機接線盒方位。其中R(0°)位置是默認方位，如無特別說明，將按默認方位提供。可提供S和N兩種進線方位，其中S位置將按默認方位。如無特別說明，將按默認方位R(0°)提供。齒輪減速機

FAF97減速機參數：

FAF97減速機輸出扭矩4300N.m，3070N.m，4100N.m，2360N.m，2250N.m，2150N.m，2050N.m，1800N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用）

FAF97減速機減速比1:276，1:253，1:223，1:189，1:174，1:156，1:140，1:127，1:112，1:102，1:97，1:89，1:86，1:80，1:75，1:72，1:65，1:58，1:52，1:44，1:38，1:32，1:43，1:36，1:33，1:30，1:27，1:24，1:22，1:20，1:17，1:15，1:12，1:11，1:9，1:8，1:7，1:6，1:5，1:4，1:3

FAF97減速機輸出轉數5轉，6轉，7轉，8轉，9轉，10轉，11轉，12轉，14轉，16轉，17轉，19轉，21轉，24轉，27轉，31轉，36轉，43轉，32轉，38轉，41轉，46轉，51轉，56轉，63轉，70轉，81轉，93轉，110轉，125轉，170轉，198轉，227轉，268轉，306轉，362轉。（以上轉數均為四級電機算出的，可用2P，6P，8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為F系列減速機的輸入）

FAF97減速機電機可加直流，變頻，剎車，防爆，伺服，交流，三相，單相電機FAF97加1.1KW，F(xiàn)AF97加1.5KW，F(xiàn)AF97加2.2KW，F(xiàn)AF97加3KW，F(xiàn)AF97加4KW，F(xiàn)AF97加5.5KW，F(xiàn)AF97加7.5KW，F(xiàn)AF97加11KW，F(xiàn)AF97加15KW，F(xiàn)AF97加18.5KW，F(xiàn)AF97加22KW，F(xiàn)AF97加30KW。

FAF97減速機外觀尺寸：輸出孔直徑Φ70+鍵4.9（可定做），高622*寬400*長321（帶法蘭）

FAF97減速機型號：FAF97AQA80,FAF97AQA100,FAF97AQA115,FAF97AQA140,FAF97AQA160,FAF97AQA190,FAF97AQH80,FAF97AQH100,FAF97AQH115,FAF97AQH140,FAF97AQH160,FAF97AQH190,JRTFAF97-Y0.75KW,JRTFAF97-Y1.1KW,JRTFAF97-Y1.5KW,JRTFAF97-Y100M4,JRTFAF97-Y112M4,JRTFAF97-Y11KW,JRTFAF97-Y132M4,JRTFAF97-Y15KW,JRTFAF97-Y160M4,JRTFAF97-Y18.5KW,JRTFAF97-Y180M4,JRTFAF97-Y2.2KW,JRTFAF97-Y200M4,JRTFAF97-Y22KW,JRTFAF97-Y30KW,JRTFAF97-Y3KW,JRTFAF97-Y4KW,JRTFAF97-Y5.5KW,JRTFAF97-Y7.5KW,JRTFAF97-Y80M4,JRTFAF97-Y90M4,JRTFAF97-YEJ100M4,JRTFAF97-YEJ112M4,JRTFAF97-YEJ132M4,JRTFAF97-YEJ160M4,JRTFAF97-YEJ180M4,JRTFAF97-YEJ200M4,JRTFAF97-YEJ80M4,JRTFAF97-YEJ90M4,JRTFAF97-YS100M4,JRTFAF97-YS112M4,JRTFAF97-YS132M4,JRTFAF97-YS160M4,JRTFAF97-YS180M4,JRTFAF97-YS200M4,JRTFAF97-YS80M4,JRTFAF97-YS90M4,JRTFAF97-YVP100M4,JRTFAF97-YVP112M4,JRTFAF97-YVP132M4,JRTFAF97-YVP160M4,JRTFAF97-YVP180M4,JRTFAF97-YVP200M4,JRTFAF97-YVP80M4,JRTFAF97-YVP90M4,JRTFAF97-YVPEJ100M4,JRTFAF97-YVPEJ112M4,JRTFAF97-YVPEJ132M4,JRTFAF97-YVPEJ160M4,JRTFAF97-YVPEJ180M4,JRTFAF97-YVPEJ200M4,JRTFAF97-YVPEJ80M4,JRTFAF97-YVPEJ90M4,EWFAF97-Y0.75KW,EWFAF97-Y1.1KW,EWFAF97-Y1.5KW,EWFAF97-Y100M4,EWFAF97-Y112M4,EWFAF97-Y11KW,EWFAF97-Y132M4,EWFAF97-Y15KW,EWFAF97-Y160M4,EWFAF97-Y18.5KW,EWFAF97-Y180M4,EWFAF97-Y2.2KW,EWFAF97-Y200M4,EWFAF97-Y22KW,EWFAF97-Y30KW,EWFAF97-Y3KW,EWFAF97-Y4KW,EWFAF97-Y5.5KW,EWFAF97-Y7.5KW,EWFAF97-Y80M4,EWFAF97-Y90M4,EWFAF97-YEJ100M4,EWFAF97-YEJ112M4,EWFAF97-YEJ132M4,EWFAF97-YEJ160M4,EWFAF97-YEJ180M4,EWFAF97-YEJ200M4,EWFAF97-YEJ80M4,EWFAF97-YEJ90M4,EWFAF97-YS100M4,EWFAF97-YS112M4,EWFAF97-YS132M4,EWFAF97-YS160M4,EWFAF97-YS180M4,EWFAF97-YS200M4,EWFAF97-YS80M4,EWFAF97-YS90M4,EWFAF97-YVP100M4,EWFAF97-YVP112M4,EWFAF97-YVP132M4,EWFAF97-YVP160M4,EWFAF97-YVP180M4,EWFAF97-YVP200M4,EWFAF97-YVP80M4,EWFAF97-YVP90M4,EWFAF97-YVPEJ100M4,EWFAF97-YVPEJ112M4,EWFAF97-YVPEJ132M4,EWFAF97-YVPEJ160M4,EWFAF97-YVPEJ180M4,EWFAF97-YVPEJ200M4,EWFAF97-YVPEJ80M4,EWFAF97-YVPEJ90M4,SLFAF97-Y0.75KW,SLFAF97-Y1.1KW,SLFAF97-Y1.5KW,SLFAF97-Y100M4,SLFAF97-Y112M4,SLFAF97-Y11KW,SLFAF97-Y132M4,SLFAF97-Y15KW,SLFAF97-Y160M4,SLFAF97-Y18.5KW,SLFAF97-Y180M4,SLFAF97-Y2.2KW,SLFAF97-Y200M4,SLFAF97-Y22KW,SLFAF97-Y30KW,SLFAF97-Y3KW,SLFAF97-Y4KW,SLFAF97-Y5.5KW,SLFAF97-Y7.5KW,SLFAF97-Y80M4,SLFAF97-Y90M4,SLFAF97-YEJ100M4,SLFAF97-YEJ112M4,SLFAF97-YEJ132M4,SLFAF97-YEJ160M4,SLFAF97-YEJ180M4,SLFAF97-YEJ200M4,SLFAF97-YEJ80M4,SLFAF97-YEJ90M4,SLFAF97-YS100M4,SLFAF97-YS112M4,SLFAF97-YS132M4,SLFAF97-YS160M4,SLFAF97-YS180M4,SLFAF97-YS200M4,SLFAF97-YS80M4,SLFAF97-YS90M4,SLFAF97-YVP100M4,SLFAF97-YVP112M4,SLFAF97-YVP132M4,SLFAF97-YVP160M4,SLFAF97-YVP180M4,SLFAF97-YVP200M4,SLFAF97-YVP80M4,SLFAF97-YVP90M4,SLFAF97-YVPEJ100M4,SLFAF97-YVPEJ112M4,SLFAF97-YVPEJ132M4,SLFAF97-YVPEJ160M4,SLFAF97-YVPEJ180M4,SLFAF97-YVPEJ200M4,SLFAF97-YVPEJ80M4,SLFAF97-YVPEJ90M4,DSZFAF97-Y0.75KW,DSZFAF97-Y1.1KW,DSZFAF97-Y1.5KW,DSZFAF97-Y100M4,DSZFAF97-Y112M4,DSZFAF97-Y11KW,DSZFAF97-Y132M4,DSZFAF97-Y15KW,DSZFAF97-Y160M4,DSZFAF97-Y18.5KW,DSZFAF97-Y180M4,DSZFAF97-Y2.2KW,DSZFAF97-Y200M4,DSZFAF97-Y22KW,DSZFAF97-Y30KW,DSZFAF97-Y3KW,DSZFAF97-Y4KW,DSZFAF97-Y5.5KW,DSZFAF97-Y7.5KW,DSZFAF97-Y80M4,DSZFAF97-Y90M4,DSZFAF97-YEJ100M4,DSZFAF97-YEJ112M4,DSZFAF97-YEJ132M4,DSZFAF97-YEJ160M4,DSZFAF97-YEJ180M4,DSZFAF97-YEJ200M4,DSZFAF97-YEJ80M4,DSZFAF97-YEJ90M4,DSZFAF97-YS100M4,DSZFAF97-YS112M4,DSZFAF97-YS132M4,DSZFAF97-YS160M4,DSZFAF97-YS180M4,DSZFAF97-YS200M4,DSZFAF97-YS80M4,DSZFAF97-YS90M4,DSZFAF97-YVP100M4,DSZFAF97-YVP112M4,DSZFAF97-YVP132M4,DSZFAF97-YVP160M4,DSZFAF97-YVP180M4,DSZFAF97-YVP200M4,DSZFAF97-YVP80M4,DSZFAF97-YVP90M4,DSZFAF97-YVPEJ100M4,DSZFAF97-YVPEJ112M4,DSZFAF97-YVPEJ132M4,DSZFAF97-YVPEJ160M4,DSZFAF97-YVPEJ180M4,DSZFAF97-YVPEJ200M4,DSZFAF97-YVPEJ80M4,DSZFAF97-YVPEJ90M4,BFAF97-Y0.75KW,BFAF97-Y1.1KW,BFAF97-Y1.5KW,BFAF97-Y100M4,BFAF97-Y112M4,BFAF97-Y11KW,BFAF97-Y132M4,BFAF97-Y15KW,BFAF97-Y160M4,BFAF97-Y18.5KW,BFAF97-Y180M4,BFAF97-Y2.2KW,BFAF97-Y200M4,BFAF97-Y22KW,BFAF97-Y30KW,BFAF97-Y3KW,BFAF97-Y4KW,BFAF97-Y5.5KW,BFAF97-Y7.5KW,BFAF97-Y80M4,BFAF97-Y90M4,BFAF97-YEJ100M4,BFAF97-YEJ112M4,BFAF97-YEJ132M4,BFAF97-YEJ160M4,BFAF97-YEJ180M4,BFAF97-YEJ200M4,BFAF97-YEJ80M4,BFAF97-YEJ90M4,BFAF97-YS100M4,BFAF97-YS112M4,BFAF97-YS132M4,BFAF97-YS160M4,BFAF97-YS180M4,BFAF97-YS200M4,BFAF97-YS80M4,BFAF97-YS90M4,BFAF97-YVP100M4,BFAF97-YVP112M4,BFAF97-YVP132M4,BFAF97-YVP160M4,BFAF97-YVP180M4,BFAF97-YVP200M4,BFAF97-YVP80M4,BFAF97-YVP90M4,BFAF97-YVPEJ100M4,BFAF97-YVPEJ112M4,BFAF97-YVPEJ132M4,BFAF97-YVPEJ160M4,BFAF97-YVPEJ180M4,BFAF97-YVPEJ200M4,BFAF97-YVPEJ80M4,BFAF97-YVPEJ90M4,GFAF97-Y0.75KW,GFAF97-Y1.1KW,GFAF97-Y1.5KW,GFAF97-Y100M4,GFAF97-Y112M4,GFAF97-Y11KW,GFAF97-Y132M4,GFAF97-Y15KW,GFAF97-Y160M4,GFAF97-Y18.5KW,GFAF97-Y180M4,GFAF97-Y2.2KW,GFAF97-Y200M4,GFAF97-Y22KW,GFAF97-Y30KW,GFAF97-Y3KW,GFAF97-Y4KW,GFAF97-Y5.5KW,GFAF97-Y7.5KW,GFAF97-Y80M4,GFAF97-Y90M4,GFAF97-YEJ100M4,GFAF97-YEJ112M4,GFAF97-YEJ132M4,GFAF97-YEJ160M4,GFAF97-YEJ180M4,GFAF97-YEJ200M4,GFAF97-YEJ80M4,GFAF97-YEJ90M4,GFAF97-YS100M4,GFAF97-YS112M4,GFAF97-YS132M4,GFAF97-YS160M4,GFAF97-YS180M4,GFAF97-YS200M4,GFAF97-YS80M4,GFAF97-YS90M4,GFAF97-YVP100M4,GFAF97-YVP112M4,GFAF97-YVP132M4,GFAF97-YVP160M4,GFAF97-YVP180M4,GFAF97-YVP200M4,GFAF97-YVP80M4,GFAF97-YVP90M4,GFAF97-YVPEJ100M4,GFAF97-YVPEJ112M4,GFAF97-YVPEJ132M4,GFAF97-YVPEJ160M4,GFAF97-YVPEJ180M4,GFAF97-YVPEJ200M4,GFAF97-YVPEJ80M4,GFAF97-YVPEJ90M4,FCAF97-Y0.75KW,FCAF97-Y1.1KW,FCAF97-Y1.5KW,FCAF97-Y100M4,FCAF97-Y112M4,FCAF97-Y11KW,FCAF97-Y132M4,FCAF97-Y15KW,FCAF97-Y160M4,FCAF97-Y18.5KW,FCAF97-Y180M4,FCAF97-Y2.2KW,FCAF97-Y200M4,FCAF97-Y22KW,FCAF97-Y30KW,FCAF97-Y3KW,FCAF97-Y4KW,FCAF97-Y5.5KW,FCAF97-Y7.5KW,FCAF97-Y80M4,FCAF97-Y90M4,FCAF97-YEJ100M4,FCAF97-YEJ112M4,FCAF97-YEJ132M4,FCAF97-YEJ160M4,FCAF97-YEJ180M4,FCAF97-YEJ200M4,FCAF97-YEJ80M4,FCAF97-YEJ90M4,FCAF97-YS100M4,FCAF97-YS112M4,FCAF97-YS132M4,FCAF97-YS160M4,FCAF97-YS180M4,FCAF97-YS200M4,FCAF97-YS80M4,FCAF97-YS90M4,FCAF97-YVP100M4,FCAF97-YVP112M4,FCAF97-YVP132M4,FCAF97-YVP160M4,FCAF97-YVP180M4,FCAF97-YVP200M4,FCAF97-YVP80M4,FCAF97-YVP90M4,FCAF97-YVPEJ100M4,FCAF97-YVPEJ112M4,FCAF97-YVPEJ132M4,FCAF97-YVPEJ160M4,FCAF97-YVPEJ180M4,FCAF97-YVPEJ200M4,FCAF97-YVPEJ80M4,FCAF97-YVPEJ90M4,MTPAF97-Y0.75KW,MTPAF97-Y1.1KW,MTPAF97-Y1.5KW,MTPAF97-Y100M4,MTPAF97-Y112M4,MTPAF97-Y11KW,MTPAF97-Y132M4,MTPAF97-Y15KW,MTPAF97-Y160M4,MTPAF97-Y18.5KW,MTPAF97-Y180M4,MTPAF97-Y2.2KW,MTPAF97-Y200M4,MTPAF97-Y22KW,MTPAF97-Y30KW,MTPAF97-Y3KW,MTPAF97-Y4KW,MTPAF97-Y5.5KW,MTPAF97-Y7.5KW,MTPAF97-Y80M4,MTPAF97-Y90M4,MTPAF97-YEJ100M4,MTPAF97-YEJ112M4,MTPAF97-YEJ132M4,MTPAF97-YEJ160M4,MTPAF97-YEJ180M4,MTPAF97-YEJ200M4,MTPAF97-YEJ80M4,MTPAF97-YEJ90M4,MTPAF97-YS100M4,MTPAF97-YS112M4,MTPAF97-YS132M4,MTPAF97-YS160M4,MTPAF97-YS180M4,MTPAF97-YS200M4,MTPAF97-YS80M4,MTPAF97-YS90M4,MTPAF97-YVP100M4,MTPAF97-YVP112M4,MTPAF97-YVP132M4,MTPAF97-YVP160M4,MTPAF97-YVP180M4,MTPAF97-YVP200M4,MTPAF97-YVP80M4,MTPAF97-YVP90M4,MTPAF97-YVPEJ100M4,MTPAF97-YVPEJ112M4,MTPAF97-YVPEJ132M4,MTPAF97-YVPEJ160M4,MTPAF97-YVPEJ180M4,MTPAF97-YVPEJ200M4,MTPAF97-YVPEJ80M4,MTPAF97-YVPEJ90M4,WXFAF97-WSS0.75KW,WXFAF97-WSS1.1KW,WXFAF97-WSS1.5KW,WXFAF97-WSS100M4,WXFAF97-WSS112M4,WXFAF97-WSS11KW,WXFAF97-WSS132M4,WXFAF97-WSS15KW,WXFAF97-WSS160M4,WXFAF97-WSS18.5KW,WXFAF97-WSS180M4,WXFAF97-WSS2.2KW,WXFAF97-WSS200M4,WXFAF97-WSS22KW,WXFAF97-WSS30KW,WXFAF97-WSS3KW,WXFAF97-WSS4KW,WXFAF97-WSS5.5KW,WXFAF97-WSS7.5KW,WXFAF97-WSS80M4,WXFAF97-WSS90M4,WXFAF97-WSSB100M4,WXFAF97-WSSB112M4,WXFAF97-WSSB132M4,WXFAF97-WSSB160M4,WXFAF97-WSSB180M4,WXFAF97-WSSB200M4,WXFAF97-WSSB80M4,WXFAF97-WSSB90M4,WXFAF97-WSSVP100M4,WXFAF97-WSSVP112M4,WXFAF97-WSSVP132M4,WXFAF97-WSSVP160M4,WXFAF97-WSSVP180M4,WXFAF97-WSSVP200M4,WXFAF97-WSSVP80M4,WXFAF97-WSSVP90M4,WXFAF97-WSSVPB100M4,WXFAF97-WSSVPB112M4,WXFAF97-WSSVPB132M4,WXFAF97-WSSVPB160M4,WXFAF97-WSSVPB180M4,WXFAF97-WSSVPB200M4,WXFAF97-WSSVPB80M4,WXFAF97-WSSVPB90M4。

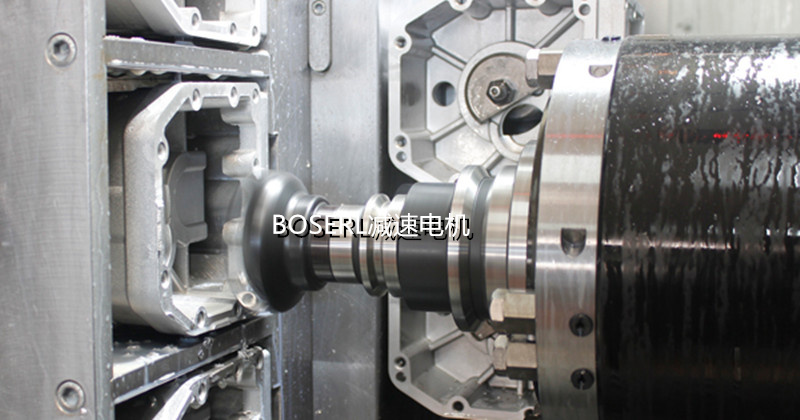

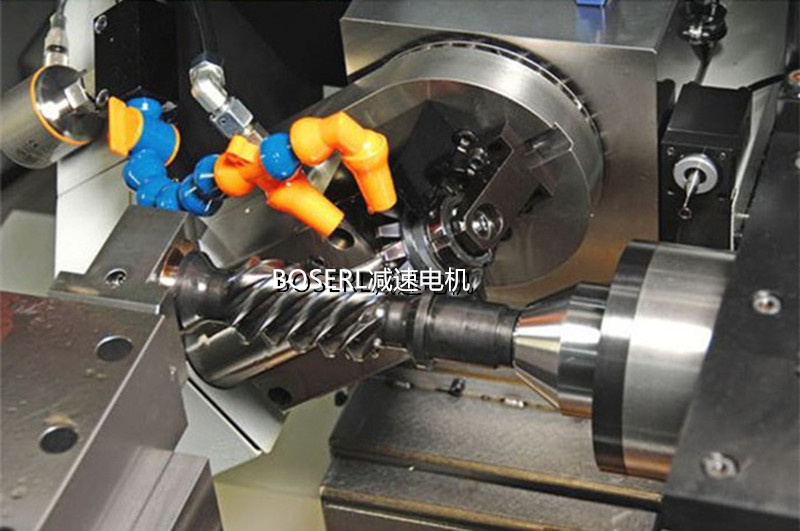

FAF97減速機生產廠家展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約http://m.goto53.com/product/list-fafxiliejiansuji-cn.html
